Un arnés de cables a medida no se «monta». Se diseña, se valida y se fabrica con un proceso estructurado donde cada paso tiene su razón de ser. En JM Cableados llevamos años fabricando arneses de cables a medida para sectores industriales, de automoción, electrónica y médico.
Si alguna vez has recibido un arnés que no encajaba en tu equipo, que fallaba a las pocas horas o que era imposible de reparar en campo, lo más probable es que alguno de estos pasos no se hizo correctamente. Aquí los explicamos todos.
Paso 1: Análisis del plano eléctrico y especificaciones del cliente
El proceso empieza antes de tocar un solo cable. El equipo técnico analiza el plano eléctrico —o la lista de señales, si no hay plano— y extrae los parámetros clave: número de conductores, secciones, longitudes, tipo de conectores, requisitos de flexibilidad, temperatura de trabajo y normativa aplicable (UL, CE, RoHS, sectorial).
Esta fase define el coste, el plazo y la viabilidad del proyecto. Un plano bien documentado reduce los tiempos de consulta técnica y acelera la entrega. Si el cliente no tiene plano, JM Cableados ofrece servicio de diseño desde especificación funcional.
Paso 2: Selección de materiales y definición de la BOM
Con las especificaciones validadas, se define la BOM (Bill of Materials) del arnés. Esta es la fase más invisible para el cliente, y la que más condiciona el resultado final:
- Cable: sección en AWG o mm², tipo de aislamiento (PVC, silicona, PTFE, LSNH), temperatura máxima, norma UL aplicable
- Terminales y conectores: familia, paso entre pines, material de contacto (latón, cobre, plata), certificación IP
- Protecciones: manguito termorretráctil, trenza de PET, espiral de PA, tubo corrugado
- Etiquetado y marcado: según normativa del cliente o estándar IPC
| Dato técnico: La elección del aislamiento del cable condiciona el rango de temperatura del arnés completo. Un cable con aislamiento PVC queda limitado a +105 °C, mientras que un cable con aislamiento de silicona puede trabajar hasta +200 °C en continuo. |
Paso 3: Corte y preparación de conductores
Los conductores se cortan a las longitudes especificadas en el plano. En series medias y grandes, el corte se realiza con cortadoras automáticas programables que garantizan tolerancias de ±1 mm y pelado automático en ambos extremos. En series cortas o prototipos, el corte es manual con herramientas calibradas.
El pelado de aislamiento es una operación crítica: si es excesivo, el conductor queda expuesto innecesariamente; si es insuficiente, el crimpado quedará sobre aislamiento y no sobre conductor, con el consiguiente aumento de resistencia de contacto.
| Reflexión de taller: Un error de 5 mm en el corte puede significar que el arnés no cierra correctamente en el equipo. La trazabilidad de cada lote —longitud, operario, herramienta— forma parte de nuestro control de proceso en JM Cableados. |
Paso 4: Crimpado de terminales
El crimpado es la operación más crítica del proceso. Cada conductor pelado recibe un terminal crimpado mecánicamente, formando una unión gas-tight —estanca al gas— que garantiza la máxima conductividad eléctrica y resistencia a la corrosión.
Los parámetros que se controlan en cada crimpado son:
- Fuerza de extracción del terminal (pull-force test), con valor mínimo según IEC 60352-2
- Altura de crimpado (crimp height), medida con micrómetro calibrado
- Sección transversal visual o metalografía en muestras de lote
| Dato técnico: Un crimpado correcto debe superar la fuerza de extracción mínima definida por la norma IEC 60352-2. Para un conductor AWG 22 con terminal de cobre, esa fuerza mínima es de 30 N. Por debajo de ese valor, la conexión es rechazada. |
Paso 5: Ensamblaje y montaje del arnés de cables a medida sobre plantilla
Con los conductores cortados y crimpados, comienza el ensamblaje sobre tabla de montaje o plantilla. Esta fase integra todos los elementos del arnés:
- Inserción de terminales en carcasas de conectores, con verificación de enclavamiento mediante fuerza de extracción
- Agrupación y recorrido de conductores según el layout del plano eléctrico
- Aplicación de protecciones: manguitos termorretráctiles, trenzas de PET, espirales de PA, tubos corrugados
- Fijación de bridas, pasacables y accesorios mecánicos
El orden de montaje sobre la plantilla no es aleatorio: sigue la secuencia del plano para evitar cruces de conductores que aumenten la longitud y el peso del arnés.
Paso 6: Marcado y etiquetado
El arnés terminado se identifica con etiquetas que incluyen la referencia del cliente, el número de lote, la fecha de fabricación y, si se requiere, la trazabilidad de componentes. Las etiquetas se seleccionan en función del entorno de uso: resistencia a aceites, temperaturas extremas, solventes o radiación UV.
| Nota de ingeniería: Para entornos industriales agresivos usamos etiquetas con adhesivo permanente sobre poliéster o poliimida (Kapton), con impresión de resina que resiste hasta +150 °C y exposición continua a hidrocarburos. |
Paso 7: Control de calidad y pruebas eléctricas
Antes de la expedición, cada arnés pasa por un protocolo de verificación completo:
- Continuidad eléctrica de todos los conductores (test 100% individual)
- Ausencia de cortocircuitos entre señales
- Resistencia de aislamiento, cuando la aplicación lo requiere
- Inspección visual según IPC-A-620 clase 2 o clase 3 según el sector
- Ensayo de extracción de terminales por muestreo de lote
| Reflexión de taller: En JM Cableados, el 100% de los arneses sale de fábrica con su correspondiente certificado de prueba eléctrica. No hacemos muestreo estadístico en continuidad: cada unidad, verificada individualmente. |

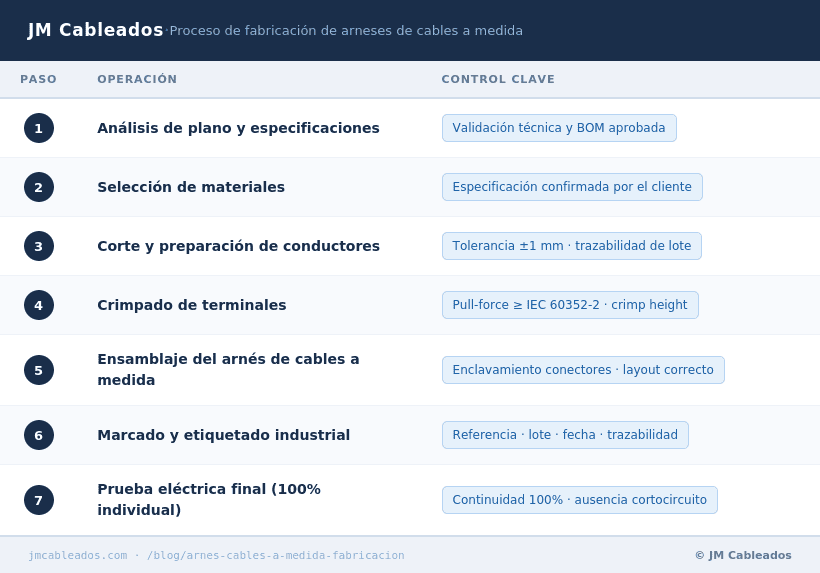

Resumen: Proceso de fabricación de un arnés de cables a medida
