Un faisceau de câbles sur mesure ne s’« assemble » pas. Il se conçoit, se valide et se fabrique selon un processus structuré où chaque étape a sa raison d’être. Chez JM Cableados, nous fabriquons des faisceaux de câbles sur mesure depuis des années pour les secteurs industriel, automobile, électronique et médical. Voici le guide technique complet de notre méthode.
Si vous avez déjà reçu un faisceau qui ne s’adaptait pas à votre équipement, qui tombait en panne après quelques heures ou qu’il était impossible de réparer sur le terrain — il y a de fortes chances qu’une de ces étapes ait été négligée.
Étape 1 : Analyse du schéma électrique et des spécifications client
Le processus commence avant de toucher le moindre câble. L’équipe technique analyse le schéma électrique — ou la liste de signaux, en l’absence de schéma — et en extrait les paramètres clés : nombre de conducteurs, sections, longueurs, type de connecteurs, exigences de flexibilité, température de service et réglementation applicable (UL, CE, RoHS, sectorielle).
Cette phase conditionne le coût, le délai et la faisabilité du projet. Un schéma bien documenté réduit les échanges techniques et accélère la livraison. Si le client ne dispose pas de schéma, JM Cableados propose un service de conception à partir d’une spécification fonctionnelle.
Étape 2 : Sélection des matériaux et définition de la nomenclature (BOM)
Une fois les spécifications validées, la nomenclature (BOM — Bill of Materials) du faisceau est définie. C’est la phase la plus invisible pour le client, et celle qui conditionne le plus le résultat final :
- Câble : section en AWG ou mm², type d’isolation (PVC, silicone, PTFE, LSNH), température maximale, norme UL applicable
- Terminaux et connecteurs : famille, pas entre broches, matériau de contact (laiton, cuivre, argent), certification IP
- Protections : gaine thermorétractable, tresse en PET, spirale en PA, conduit annelé
- Marquage et étiquetage : selon norme client ou standard IPC
| Donnée technique : Le choix de l’isolation du câble conditionne la plage de température de l’ensemble du faisceau. Un câble isolé en PVC est limité à +105 °C, tandis qu’un câble isolé en silicone peut fonctionner en continu jusqu’à +200 °C. |
Étape 3 : Coupe et préparation des conducteurs
Les conducteurs sont coupés aux longueurs spécifiées sur le schéma. En séries moyennes et grandes, la coupe est réalisée avec des machines automatiques programmables garantissant des tolérances de ±1 mm et un dénudage automatique aux deux extrémités. En petites séries ou prototypes, la coupe est manuelle avec des outils étalonnés.
Le dénudage de l’isolation est une opération critique : s’il est excessif, le conducteur reste exposé inutilement ; s’il est insuffisant, le sertissage s’effectuera sur l’isolation et non sur le conducteur, avec une augmentation conséquente de la résistance de contact.
| Réflexion d’atelier : Une erreur de 5 mm sur la coupe peut faire qu’un faisceau ne ferme pas correctement dans l’équipement. La traçabilité de chaque lot — longueur, opérateur, outil — fait partie de notre contrôle de processus chez JM Cableados. |
Étape 4 : Sertissage des terminaux
Le sertissage est l’opération la plus critique du processus. Chaque conducteur dénudé reçoit un terminal serti mécaniquement, formant une liaison gas-tight — étanche au gaz — garantissant une conductivité électrique maximale et une résistance optimale à la corrosion.
Les paramètres contrôlés à chaque sertissage sont :
- Force d’arrachement du terminal (pull-force test), avec valeur minimale selon IEC 60352-2
- Hauteur de sertissage (crimp height), mesurée au micromètre étalonné
- Coupe transversale visuelle ou métallographique sur échantillons de lot
| Donnée technique : Un sertissage correct doit dépasser la force d’arrachement minimale définie par la norme IEC 60352-2. Pour un conducteur AWG 22 avec terminal en cuivre, cette force minimale est de 30 N. En dessous de cette valeur, la connexion est rejetée. |
Étape 5 : Assemblage du faisceau de câbles sur mesure sur gabarit
Avec les conducteurs coupés et sertis, l’assemblage commence sur table de montage ou gabarit. Cette phase intègre tous les éléments du faisceau :
- Insertion des terminaux dans les boîtiers de connecteurs, avec vérification du verrouillage
- Groupement et acheminement des conducteurs selon le layout du schéma électrique
- Application des protections : gaines thermorétractables, tresses PET, spirales PA, conduits annelés
- Fixation de colliers, passe-câbles et accessoires mécaniques
L’ordre de montage sur le gabarit n’est pas aléatoire : il suit la séquence du schéma pour éviter les croisements de conducteurs qui augmentent la longueur et le poids du faisceau.
Étape 6 : Marquage et étiquetage industriel
Le faisceau terminé est identifié par des étiquettes indiquant la référence client, le numéro de lot, la date de fabrication et, si requis, la traçabilité des composants. Les étiquettes sont sélectionnées selon l’environnement d’utilisation : résistance aux huiles, aux températures extrêmes, aux solvants ou aux UV.
| Note d’ingénierie : Pour les environnements industriels agressifs, nous utilisons des étiquettes à adhésif permanent sur polyester ou polyimide (Kapton), avec impression résine résistant jusqu’à +150 °C et exposition continue aux hydrocarbures. |
Étape 7 : Contrôle qualité et essais électriques (100% individuel)
Avant l’expédition, chaque faisceau est soumis à un protocole de vérification complet :
- Continuité électrique de tous les conducteurs (test 100% individuel)
- Absence de court-circuit entre signaux
- Résistance d’isolement lorsque l’application le requiert
- nspection visuelle selon IPC-A-620 classe 2 ou classe 3 selon le secteur
- Essai d’arrachement des terminaux par échantillonnage de lot
| Réflexion d’atelier : Chez JM Cableados, 100% des faisceaux quittent l’usine avec leur certificat d’essai électrique. Nous ne faisons pas d’échantillonnage statistique sur la continuité : chaque unité est vérifiée individuellement. |

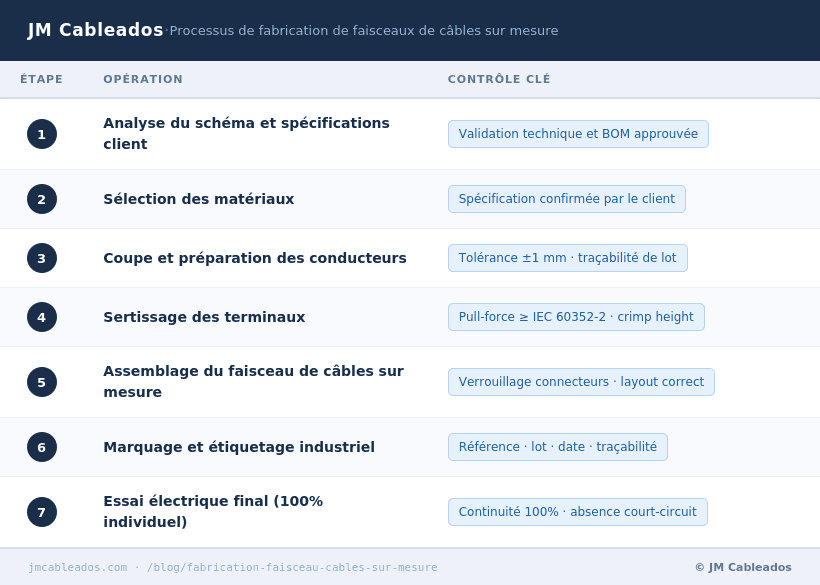

Récapitulatif du processus de fabrication de faisceaux de câbles sur mesure
